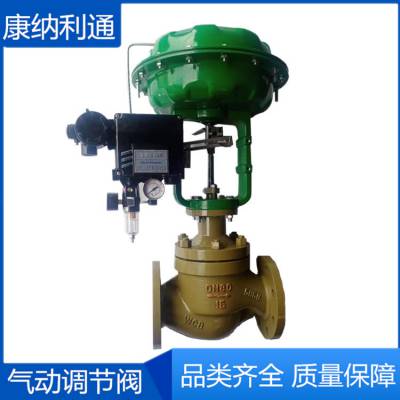

| 产品特性：调节 | 品牌：康纳利通 | 型号：ZJHP-16C |
| 材质：碳钢 | 连接形式：法兰 | 加工定制：是 |
| 公称通径：15-300mm | 适用介质：水、 蒸汽、 油品 | 压力环境：常压 |
| 工作温度：常温 | 流动方向：单向 | 驱动方式：气动 |
| 零部件及配件：定位器 | 类型(通道位置)：二通式 | 标准：国标 |
| 密封形式：硬密封型 | 规格：DN50 |
DN15DN20DN25DN32DN40DN50DN65DN80DN100DN125DN150DN200DN250DN300
气动调节阀安装原则
（1）气动调节阀安装位置，距地面要求有一定的高度，阀的上下要留有一定空间，以便进行阀的拆装和修理。对于装有气动阀门定位器和手轮的调节阀，必须***操作、观察和调整方便。
（2）调节阀应安装在水平管道上，并上下与管道垂直， 一般要在阀下加以支撑，***稳固可靠。对于特殊场合下，需要调节阀水平安装在竖直的管道上时，也应将调节阀进行支撑（小口径调节阀除外）。安装时，要避免给调节阀带来附加应力。
（3）调节阀的工作环境温度要在(－30～+ 60)，相对湿度不大于95%。
（4）调节阀前后位置应有直管段，长度不小于10倍的管道直径（10D），以避免阀的直管段太短而影响流量特性。
（5）调节阀的口径与工艺管道不相同时，应采用异径管连接。在小口径调节阀安装时，可用螺纹连接。 阀体上流体方向箭头应与流体方向一致。
（6）要设置旁通管道。目的是便于切换或手动操作， 可在不停车情况下对调节阀进行检修。
（7）调节阀在安装前要清除管道内的异物，如污垢、焊渣等。
工作原理
主要依赖于压缩空气作为动力源，通过气缸作为执行器，借助阀门定位器、转换器、电磁阀等附件来驱动阀门，实现开关量或比例式调节。这种调节阀接收工业自动化控制系统的控制信号，以完成对管道介质流量、压力、温度等工艺参数的调节。
概括为以下几个步骤：
信号输入。调节阀的输入信号可以是电信号或气信号。电信号通过电气转换器转换成气信号，传送给气动薄膜；气信号则直接作用在气动薄膜上。
执行器动作。当气信号作用在气动薄膜上时，气动薄膜会产生位移，从而带动执行器运动。执行器的作用是将机械力传递给阀杆，使阀杆产生运动。
调节阀动作。阀杆的运动会改变调节阀的开度，从而实现对工艺管道中的流量、压力、温度等参数的调节。调节阀的开度可以通过弹簧进行调节，当没有气信号作用时，弹簧会将阀芯压在一定位置，保持调节阀的开度不变。
调节阀的结构主要由阀笼、阀瓣、阀座（密封环）、阀杆、阀笼压环等组成，主要附件包括电磁阀、减压阀、过滤器、电流气压转换器、定位器、流量放大器、气动保位阀、快速泄压阀、限位开关等。这些部件和附件共同作用，确保调节阀能够准确、可靠地执行控制任务
